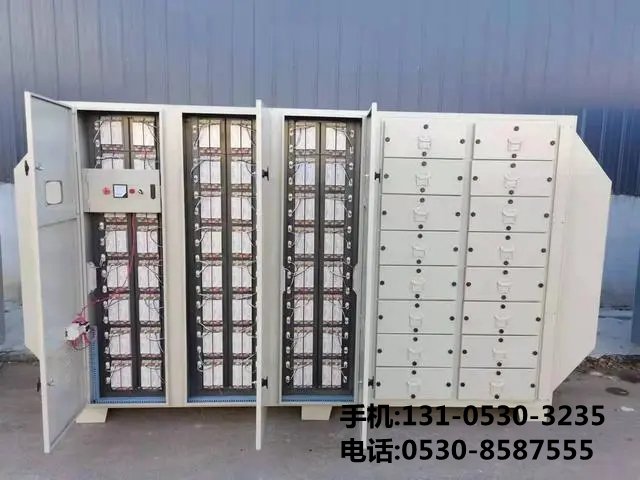

活性炭吸附裝置的主要結構包括：



1. 吸附單元：通常由多個活性炭吸附塔或活性炭吸附板組成，是裝置中進行吸附作用的核心部分。

2. 過濾系統：包括預過濾和主過濾兩部分，主要用于去除廢氣中的顆粒物和雜質，防止其進入吸附單元影響吸附效果。

3. 脫附系統：用于將被吸附的有機物質從活性炭中釋放出來，常見的脫附方法有熱脫附、蒸汽脫附等。

4. 風機：提供廢氣通過裝置的動力，保證廢氣與活性炭充分接觸并被吸附。

5. 控制系統：用于控制裝置的運行狀態，包括吸附、脫附、過濾等過程的自動控制。

工作原理：



1. 吸附作用：活性炭具有***量的微孔和巨***的比表面積，能夠通過物理吸附和化學吸附的方式捕獲廢氣中的有機物質。

2. 物理吸附：主要依靠范德華力，這是一種較弱的分子間作用力，使得有機物質被吸附在活性炭的表面。

3. 化學吸附：涉及到更強的化學鍵作用力，這種作用下有機物質與活性炭之間形成化學鍵，從而被牢固地吸附。

4. 脫附階段：當活性炭的吸附能力飽和時，停止吸附過程，通過加熱或減壓等方式使被吸附的有機物質從活性炭中釋放出來，這個過程稱為脫附。

5. 再生階段：脫附后的活性炭恢復了吸附能力，可以重新用于廢氣的凈化處理。



綜上所述，活性炭吸附裝置通過吸附、脫附和再生等步驟實現了廢氣的連續凈化處理，是一種高效的干式廢氣處理設備。
